Стационарные газосигнализаторы. Модификация "Д". Исполнение 024

Газосигнализатор серии ИГС-98 мод. «Д» исп. 024 предназначен для измерения токсичных, горючих и опасных газов (О2 и СО2). Область применения – атмосфера рабочей зоны, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода.

В зависимости от типа установленного газочувствительного сенсора ГА способен контролировать концентрацию соответствующего газа (см. таблицу 1, где указаны названия газов и наименования газоанализаторов).

Таблица 1

Наименование газоанализатора	Название газа	Формула
Агат-Д исп. 024	Азота диоксид	NO2
Айва-Д исп. 024	Азота оксид	NO
Астра-Д исп. 024	Аммиак	NH3
Бином-Д исп. 024	Пары углеводородов	CxHy
Бриз-Д исп. 024	Этанол	C2H5OH
Верба-Д исп. 024	Водород	H2
Гелиос-Д исп. 024	Гелий	He
Дукат-Д исп. 024	Углерода диоксид	СО2
Клевер-Д исп. 024	Кислород	O2
Мак-Д исп. 024	Углерода оксид	CO
Мальва-Д исп. 024	Метанол	СН3ОН
Марш-Д исп. 024	Метан	CH4
Пион-Д исп. 024	Пропан	C3H8
Сапфир-Д исп. 024	Серы диоксид	SO2
Сирень-Д исп. 024	Сероводород	H2S
Флора-Д исп. 024	Формальдегид	H2CO
Хвощ-Д исп. 024	Водород хлористый	HCl

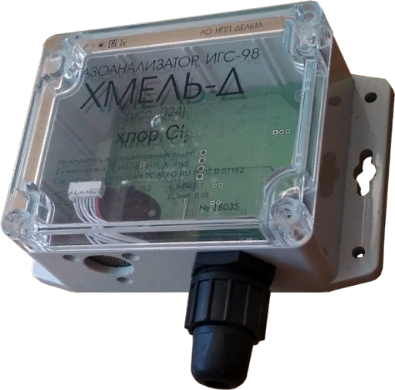

Хмель-Д исп. 024	Хлор	Cl2

Характеристики

Параметр	Характеристика
Сигнализация
Световая	Два светодиода
Звуковая	Нет
Выходной сигнал
Токовый	Нет
Цифровой	RS-485, протокол Modbus RTU, Параметры по умолчанию 9600.8N2 Адрес 17
Дискретные выходы	Нет
Пороги срабатывания
Порог 1	Указан в паспорте
Порог 2	Указан в паспорте
Электрические характеристики
Напряжение питания (от устройства контроля или внешнего источника постоянного напряжения)	24 В – Номинальное Рабочее 8 – 24 В
Потребляемая мощность, не более	0,5 Ватт
Габаритные размеры
Высота	135 мм
Ширина	145 мм
Длина	55 мм
Масса
Не более	300 г
Защита корпуса
Степень защиты оболочки	IP65
Условия эксплуатации
Температура	-30°С … +50°С
Давление	от 84 до 120 кПа
Влажность	от 0 до 95 % без конденсации влаги

Таблица

Определяемый компонент	Диапазон измерения	Участок диапазона измерений	Пределы допускаемой основной погрешности, %		Т 0,9
			Приведённой	Относительной	(c)
Азота диоксид NO2	от 0,01 до 10 мг/м3	от 0,01 до 1 мг/м3	25		60
		от 1 до 10 мг/м3		25
	от 0,1 до 32 мг/м3	от 0,1 до 2 мг/м3	15		50
		от 2 до 32 мг/м3		15
	от 1 до 320 мг/м3	от 1 до 10 мг/м3	15		40
		от 10 до 320 мг/м3		15
Азота оксид NO	от 0,01 до 5 мг/м3	от 0,01 до 1 мг/м3	25		45
		от 1 до 5 мг/м3		25
	от 0,1 до 32 мг/м3	от 0,1 до 5 мг/м3	15		45
		от 5 до 32 мг/м3		15
	от 1 до 4000 мг/м3	от 1 до 50 мг/м3	15		75
		от 50 до 4000 мг/м3		15
Аммиак NH3	от 0,01 до 10 мг/м3	от 0,01 до 1 мг/м3	25		40
		от 1 до 10 мг/м3		25
	от 0,1 до 200 мг/м3	от 0,1 до 10 мг/м3	15		40
		от 10 до 200 мг/м3		15
	от 1 до 1600 мг/м3	от 1 до 100 мг/м3	15		60
		от 100 до 1600 мг/м3		15
Водород H2	от 0,01 до 4 об. доля, %	от 0,01 до 0,4 об. доля, %	15		60
		от 0,4 до 4 об. доля, %		15
Водород хлористый  HCl	от 0,1 до 32 мг/м3	от 0,1 до 5 мг/м3	15		60
		от 5 до 32 мг/м3		15
	от 1 до 320 мг/м3	от 1 до 15 мг/м3	15		60
		от 15 до 320 мг/м3		15
Гелий  He	от 1 до 100 об. доля, %	от 1 до 10 об. доля, %	25		20
		от 10 до 100 об. доля, %		25
Кислород O2	от 0,01 до 1,6 об. доля, %	от 0,01 до 1 об. доля, %	15		35
		от 1 до 1,6 об. доля, %		15
	от 0,1 до 32 об. доля, %	от 0,1 до 20 об. доля, %	2,5		15
		от 20 до 32 об. доля, %		2,5
	от 1 до 100 об. доля, %	от 1 до 30 об. доля, %	5		45
		от 30 до 100 об. доля, %		5
Метан CH4	от 0,01 до 1 об. доля, %	от 0,01 до 0,2 об. доля, %	15		30
		от 0,2 до 1 об. доля, %		15
	от 0,01 до 3,2 об. доля, %	от 0,01 до 0,5 об. доля, %	15		30
		от 0,5 до 3,2 об. доля, %		15
	от 0,01 до 5 об. доля, %	от 0,01 до 0,5 об. доля, %	10		45
		от 0,5 до 5 об. доля, %		10
	от 1 до 100 об. доля, %	от 1 до 5 об. доля, %	10		45
		от 5 до 100 об. доля, %		10
Метанол CH3OH	от 0,1 до 32 мг/м3	от 0,1 до 5 мг/м3	25		180
		от 5 до 32 мг/м3		25
	от 0,05 до 8 г/м3	от 0,05 до 1 г/м3	15		45
		от 1 до 8 г/м3		15
	от 0,01 до 1,6 об. доля, %	от 0,01 до 0,2 об. доля, %	15		45
		от 0,2 до 1,6 об. доля, %		15
Пропан C3H8	от 0,01 до 2 об. доля, %	от 0,01 до 0,2 об. доля, %	15		45
		от 0,2 до 2 об. доля, %		15
	от 0,1 до 100 об. доля, %	от 0,1 до 2 об. доля, %	15		45
		от 2 до 100 об. доля, %		15
Сероводород H2S	от 0,01 до 4 мг/м3	от 0,01 до 1 мг/м3	25		60
		от 1 до 4 мг/м3		25
	от 0,1 до 32 мг/м3	от 0,1 до 3 мг/м3	15		60
		от 3 до 32 мг/м3		15
	от 1 до 200 мг/м3	от 1 до 20 мг/м3	15		60
		от 20 до 200 мг/м3		15
Серы диоксид SO2	от 0,01 до 4 мг/м3	от 0,01 до 1 мг/м3	25		60
		от 1 до 4 мг/м3		25
	от 0,1 до 32 мг/м3	от 0,1 до 10 мг/м3	15		60
		от 10 до 32 мг/м3		15
	от 1 до 320 мг/м3	от 1 до 20 мг/м3	15		60
		от 20 до 320 мг/м3		15
Углеводороды (С2-С10)	от 50 до 3200 мг/м3	от 50 до 900 мг/м3	35		60
		от 900 до 3200 мг/м3		35
	от 0,01 до 2 об. доля, %	от 0,01 до 0,2 об. доля, %	15		45
		от 0,2 до 2 об. доля, %		15
Углерода диоксид СО2	от 0,1 до 2 г/м3	от 0,1 до 0,5 г/м3	25		45
		от 0,5 до 2 г/м3		25
	от 0,01 до 5 об. доля, %	от 0,01 до 0,5 об. доля, %	15		45
		от 0,5 до 5 об. доля, %		15
	от 0,1 до 100 об. доля, %	от 0,1 до 5 об. доля, %	15		45
		от 5 до 100 об. доля, %		15
Углерода оксид CO	от 0,01 до 32 мг/м3	от 0,01 до 10 мг/м3	15		60
		от 10 до 32 мг/м3		15
	от 0,1 до 320 мг/м3	от 0,1 до 20 мг/м3	15		60
		от 20 до 320 мг/м3		15
	от 0,01 до 3,2 г/м3	от 0,01 до 0,2 г/м3	15		60
		от 0,2 до 3,2 г/м3		15
Формальдегид H2CO	от 0,1 до 10 мг/м3	от 0,1 до 0,5 мг/м3	25		180
		от 0,5 до 10 мг/м3		25
Хлор Cl2	от 0,01 до 4 мг/м3	от 0,01 до 0,4 мг/м3	25		90
		от 0,4 до 4 мг/м3		25
	от 0,1 до 32 мг/м3	от 0,1 до 1 мг/м3	15		120
		от 1 до 32 мг/м3		15
Этанол C2H5OH	от 0,1 до 32 мг/м3	от 0,1 до 5 мг/м3	25		180
		от 5 до 32 мг/м3		25
	от 0,05 до 8 г/м3	от 0,05 до 1 г/м3	15		45
		от 1 до 8 г/м3		15
	от 0,01 до 1,6 об. доля, %	от 0,01 до 0,2 об. доля, %	15		45
		от 0,2 до 1,6 об. доля, %		15
