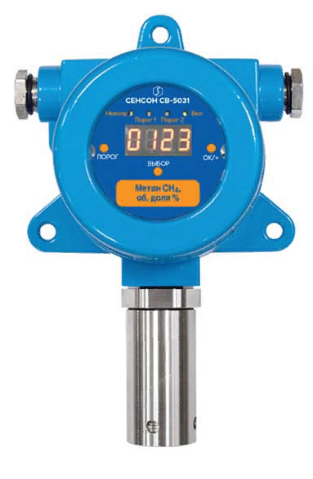

Газоаналитическая система (ГС) "Сенсон-СВ-5031-СМ" – эффективный и надежный прибор, построенный на основе газоанализатора "Сенсон" исполнения СМ модели 9001 (в дальнейшем – "Сенсон-СМ-9001"). Она не требует вмешательства персонала при эксплуатации, проста в установке и обслуживании, при этом обеспечивает высокие метрологические характеристики.

Газоаналитическая система состоит из газоанализатора "Сенсон-СМ-9001" (интеллектуального сенсорного модуля – ИСМ), модуля коммутации, трансляции, индикации (МКТИ) и комплекта вспомогательного оборудования. Газоанализатор "Сенсон-СМ-9001" является средством измерений, только он подлежит периодической поверке в ходе эксплуатации ГС. При этом не требуется демонтаж всей ГС. Конструкция ГС обеспечивает простоту замены ИСМ.

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

ГС "Сенсон-СВ-5031-СМ" – это стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Он обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение

концентрации кислорода. Работа газоанализатора основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе. В зависимости от измеряемых веществ, в газоанализаторе используются газочувствительные сенсоры, основанные на различных принципах преобразования:

• полупроводниковый – на адсорбции газообразного вещества поверхностью

газочувствительного слоя сенсора с изменением электрического сопротивления этого слоя;

• электрохимический – на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;

• термокаталитический – на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;

• оптический – на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра;

• кондуктометрический – на основе изменения теплопроводности среды в зависимости от концентрации анализируемого газа;

• фотоионизационный – на принципе световой ионизации аналита с измерением тока ионизированных ионов.



ВЫХОДНЫЕ СИГНАЛЫ

Выходные сигналы ГС:

• показания цифрового дисплея (концентрация);

• светодиодная индикация превышения порогов концентрации и исправности датчика;

• унифицированный аналоговый выходной сигнал "Токовая петля 4-20 мА";

• цифровой сигнал по протоколу HART (релиз 7.06)

• цифровой сигнал по протоколу MODBUS RTU по каналу RS-485;

• выходы реле ("сухой контакт"), замыкающиеся при отсутствии электропитания и превышении порогов концентрации (в случае кислорода – при снижении концентрации ниже допустимого уровня и ее превышении заданного порога) (в релейных вариантах конструктивного исполнения);

• внешнее встроенное звуко-светосигнальное устройство.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• вид анализируемого вещества полностью определяется применением конкретного ИСМ. Сменив этот модуль, можно изменить определяемый газ. При этом не требуется заменять всю ГС;

• государственной поверке подлежит только ИСМ, входящий в состав газоаналитической системы;

• конструкция исключает возможность непреднамеренных воздействий на измерительные блоки при монтаже прибора и подключении электрических кабелей;

• цифровая и светодиодная индикация;

• возможность установки порогов срабатывания и режимов работы в полевых условиях с помощью магнитного ключа;



ОБЛАСТЬ ПРИМЕНЕНИЯ

ГС "Сенсон-СВ-5031-СМ" состоит из модулей, каждый из которых выпускается во взрывозащищенном исполнении (d-оболочка). Область применения ГС – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа

• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;

• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);

• на предприятиях пищевой промышленности;

• в очистных сооружениях;

• на предприятиях топливно-энергетического комплекса, котельных;

• в бортовых системах морских и речных судов;

• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);

• во множестве других приложений.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Газоаналитические системы "Сенсон-СВ-5031-СМ" выпускаются в различных вариантах конструктивного исполнения.

В комплект поставки ГС "Сенсон-СВ-5031-СМ" могут входить взрывозащищенные кабельные вводы. Конкретный тип кабельного ввода зависит от используемых кабелей и согласовывается при заказе.



Таблица 1. Варианты конструктивного исполнения ГС "Сенсон-СВ-5031-СМ"

Модель

Описание

СВ-5031

Базовая модель

СВ-5031-01

Встроенный разъем для подключения HART-коммуникатора

СВ-5031-02

Модель с силовыми реле типа “сухой контакт”

СВ-5031-03

Модель со встроенным внешним звукосветосигнальным устройством

СВ-5031-04

Газоаналитическая система с внешним источником бесперебойного питания “Сенсон ИБП-01”



Таблица 2. Диапазоны измерений и пределы основной относительной погрешности

газоанализаторов "Сенсон"

Измеряемый

компонент

Диапазон измерений,

концентрация измеряемого

компонента

Пределы

основной

относительной

погрешности

δ, %

Азота диоксид

(NO2)

0,01–10 мг/м3

±25

0,1–30 мг/м3

±15

10–500 мг/м3

±10

Азота оксид (NO)

0,01–5 мг/м3

±25

0,1–30 мг/м3

±15

10–1000 мг/м3

±10

Аммиак (NH3)

0,01–10 мг/м3

±25

0,1–200 мг/м3

±15

10–1500 мг/м3

±10

Водород (H2)

0,001–1 об. доля, %

±15

0,01–4 об. доля, %

±10

1–100 об доля, %

±5

Водород

хлористый (HCl)

0,01–30 мг/м3

±25

Гелий (He)

1–100 об. доля, %

±20

Кислород (O2)

0,01–1 об. доля, %

±10

0,1–30 об. доля, %

±5

1–100 об. доля, %

±1

Метан (CH4)



0,001–1 об. доля, %

±10

0,01–5 об. доля, %

±10

1–100 об. доля, %

±5

Метанол (CH3OH)

0,1–30 мг/м3

±20

Пропан (C3H8)

0,001–2 об. доля, %

±10

Сероводород (H2S)

0,01–3 мг/м3

±20

0,1–30 мг/м3

±10

1–200 мг/м3

±10

Серы диоксид (SO2)

0,01–3 мг/м3

±15

0,1–30 мг/м3

±10

Углеводороды

2–С10)

50–3000 мг/м3

±25

0,05–1 об. доля, %

±10

Углерода диоксид

(СО2)

100–2000 мг/м3

±20

0,01–5 об. доля, %

±15

1–100 об. доля, %

±10

Углерода оксид

(CO)

0,01–10 мг/м3

±20

0,1–300 мг/м3

±10

10–3000 мг/м3

±10

Формальдегид (H2CO)

0,1–30 мг/м3

±25

Хлор (Cl2)

0,01–3 мг/м3

±20

0,1–30 мг/м3

±10

Этанол (C2H5OH)

50–5000 мг/м3

±25

0,01–3 об. доля, %

±15



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип измерительного прибора

Газоанализатор "Сенсон"

Материал корпуса:



• Алюминиевый сплав

• Нержавеющая сталь

Маркировка взрывозащиты

1Ex d [ia] IIС T6 Gb Х

Степень защиты корпуса

от внешних воздействий

по ГОСТ 14254-2015

(IEC 60529:2013)



IP66, IP67

Температура

окружающей среды

–60...+50°С

Относительная влажность

До 95%, без конденсации влаги

Давление

От 84 до 120 кПа

Габариты, не более

160x261x105 мм

Масса, не более

1,8 кг

Кабельные вводы



Два кабельных ввода,

подсоединительная резьба М20 x 1,5

Напряжение электропитания:

• номинальное

24 В постоянного тока

• диапазон

12–32 В постоянного тока

Потребляемая электрическая

мощность, не более

2,5 Вт

Выходные сигналы:

аналоговый

"Токовая петля 4-20 мА"

цифровой

HART

RS-485, протокол MODBUS RTU

• электронные реле “сухой контакт”

Слаботочные



Нормально-разомкнутые ("Порог 1",

и "Порог 2") 150 мА, до 100 В (постоян-

ный или переменный ток)

Нормально-замкнутое ("Неисправ-

ность") 150 мА, 60 В (постоянный или

переменный ток)

Силовые (опция)



Максимальное напряжение (по-

стоянное/переменное): 220 / 250 В.

Максимальный ток 2 А, номинальная

мощность коммутации 62,5 Вт (макси-

мум 150 Вт)

Типы сенсоров



Оптические, полупроводниковые,

термокаталитические, электрохими-

ческие, кондуктометрические, фото-

ионизационные



НАЛИЧИЕ СЕРТИФИКАТОВ

1. Сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

2. Сертификат соответствия требованиям ГОСТ 12.2.091-2012 (IEC 61010-1:2001) и ГОСТ Р МЭК 61326-1-2014.

3. Декларация о соответствии ЕАЭС (Евразийский экономический союз).

4. Свидетельство о внесении в Государственный реестр средств измерений .
