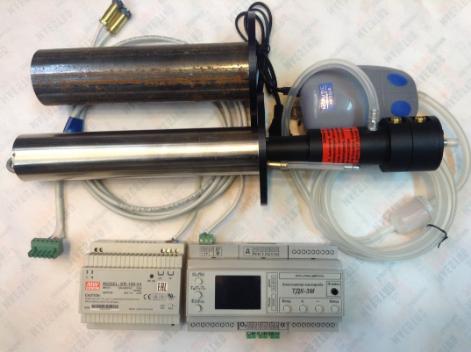

Твердоэлектролитный анализатор кислорода погружного типа ТДК-3М «ОКСИМЕСС» Предназначен для непрерывного измерения объемного содержания кислорода в дымовых газах котельных установок на объектах теплоэнергетики, кислородно-воздушных смесях, а также в защитных инертных средах. Газоанализатор содержит блок формирования унифицированного выходного сигнала и может применяться в автоматизированных системах управления технологическими процессами.

К достоинствам анализатора ТДК-3М следует отнести устойчивую надежную работу в сильно запыленных, влажных, содержащих окислы серы газовых средах, простоту в эксплуатации, поверке, монтаже и обслуживании.

Основными преимуществами газоанализатора по сравнению с аналогами являются:
— низкая рабочая температура измерительной ячейки (570 С), что позволяет значительно увеличить срок службы газоанализатора, особенно в газах, содержащих окислы серы;
— наличие эффективного фильтра, который обеспечивает бесперебойную работу газоанализатора в средах с любой запыленностью на протяжении всего периода эксплуатации без необходимости его замены или чистки.

Газоанализаторы «ОКСИМЕСС» выпускаются более  20 лет. В настоящее время успешно эксплуатируются более трех  тысяч анализаторов на ряде крупных теплоэнергетических предприятий РАО «ЕЭС России», работающих на газе, угле и мазуте.

В 2002 г. проведена модернизация технологических процессов сборки зонда, что позволило повысить надежность его работы и увеличить гарантийный период до 2-х лет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Пределы измерения свободно кислорода об.% 0-100
Рабочая температура ячейки град Cº 570
Предел допускаемой относительной погрешности в интервале (2-100)% кислорода % +-2
Предел допускаемой абсолютной погрешности в интервале (0-2)% кислорода % 0.04
Задержка показаний при резком изменении содержания кислорода сек 3
Предел допускаемого времени установления показаний сек 30


ХАРАКТЕРИСТИКИ АНАЛИЗИРУЕМОГО ГАЗА:
Температура град Cº 0-570
Абсолютная влажность % до 100
Пылесодержание не нормируется
Давление кПа 100+-10
