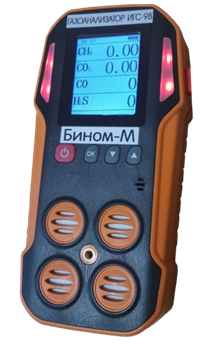

Газоанализатор ИГС-98. Модификация «Бином-М». Исполнение 006

Газоанализатор ИГС-98. Модификация «Бином-М». Исполнение 006

Газоанализатор ИГС-98. Модификация «Бином-М». Исполнение 006
Газоанализатор предназначен для измерения токсичных, горючих и опасных газов. Область применения – рабочая зона, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода. В зависимости от установленных газочувствительных сенсоров ГА способен контролировать концентрацию до пяти любых газов из таблицы ниже.

Характеристики
Параметр Характеристика
Сигнализация
Световая Полноцветный дисплей, 4 светодиода
Звуковая Есть
Электрические характеристики
Напряжение питания Номинальное 3,7 В
Рабочее 3,3 – 4,2 В
Потребляемая мощность не более 0,5 Ватт
Пороги срабатывания
Порог 1 Канал 1
Порог 2 Канал 1
Порог 1 Канал 2
Порог 2 Канал 2
Порог 1 Канал 3
Порог 2 Канал 3
Порог 1 Канал 4
Порог 2 Канал 4
Порог 1 Канал 5
Порог 2 Канал 5
Габаритные размеры
Высота 129 мм
Ширина 66 мм
Длина 32 мм
Масса
Не более 250 г
Защита корпуса
Степень защиты оболочки IP54
Условия эксплуатации
Температура -30oС … +50oС
Давление от 84 до 120 кПа
Влажность от 0 до 95 % без конденсации влаги

Таблица
Определяемый
компонент
Диапазон
измерения
Участок
диапазона
измерений
Пределы
допускаемой
основной
погрешности, %
Т 0,9
Приве­дён­ной Относи­тель­ной (c)
Азота
диоксид
NO2
от 0,01 до 10 мг/м3 от 0,01 до 1 мг/м3 25 60

от 1 до 10 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 2 мг/м3 15 50
от 2 до 32 мг/м3 15
от 1 до 320 мг/м3 от 1 до 10 мг/м3 15 40
от 10 до 320 мг/м3 15
Азота
оксид
NO
от 0,01 до 5 мг/м3 от 0,01 до 1 мг/м3 25 45
от 1 до 5 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 15 45
от 5 до 32 мг/м3 15
от 1 до 4000 мг/м3 от 1 до 50 мг/м3 15 75
от 50 до 4000 мг/м3 15
Аммиак
NH3
от 0,01 до 10 мг/м3 от 0,01 до 1 мг/м3 25 40
от 1 до 10 мг/м3 25
от 0,1 до 200 мг/м3 от 0,1 до 10 мг/м3 15 40
от 10 до 200 мг/м3 15
от 1 до 1600 мг/м3 от 1 до 100 мг/м3 15 60
от 100 до 1600 мг/м3 15
Водород
H2
от 0,01 до 4 об. доля, % от 0,01 до 0,4 об. доля, % 15 60
от 0,4 до 4 об. доля, % 15
Водород
хлористый
HCl
от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 15 60
от 5 до 32 мг/м3 15
от 1 до 320 мг/м3 от 1 до 15 мг/м3 15 60
от 15 до 320 мг/м3 15
Гелий
He
от 1 до 100 об. доля, % от 1 до 10 об. доля, % 25 20
от 10 до 100 об. доля, % 25
Кислород
O2
от 0,01 до 1,6 об. доля, % от 0,01 до 1 об. доля, % 15 35
от 1 до 1,6 об. доля, % 15
от 0,1 до 32 об. доля, % от 0,1 до 20 об. доля, % 2,5 15
от 20 до 32 об. доля, % 2,5
от 1 до 100 об. доля, % от 1 до 30 об. доля, % 5 45
от 30 до 100 об. доля, % 5
Метан
CH4
от 0,01 до 1 об. доля, % от 0,01 до 0,2 об. доля, % 15 30
от 0,2 до 1 об. доля, % 15
от 0,01 до 3,2 об. доля, % от 0,01 до 0,5 об. доля, % 15 30
от 0,5 до 3,2 об. доля, % 15
от 0,01 до 5 об. доля, % от 0,01 до 0,5 об. доля, % 10 45
от 0,5 до 5 об. доля, % 10
от 1 до 100 об. доля, % от 1 до 5 об. доля, % 10 45
от 5 до 100 об. доля, % 10
Метанол
CH3OH
от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 25 180
от 5 до 32 мг/м3 25
от 0,05 до 8 г/м3 от 0,05 до 1 г/м3 15 45
от 1 до 8 г/м3 15
от 0,01 до 1,6 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 1,6 об. доля, % 15
Пропан
C3H8
от 0,01 до 2 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 2 об. доля, % 15
от 0,1 до 100 об. доля, % от 0,1 до 2 об. доля, % 15 45
от 2 до 100 об. доля, % 15
Сероводород
H2S
от 0,01 до 4 мг/м3 от 0,01 до 1 мг/м3 25 60
от 1 до 4 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 3 мг/м3 15 60
от 3 до 32 мг/м3 15
от 1 до 200 мг/м3 от 1 до 20 мг/м3 15 60
от 20 до 200 мг/м3 15
Серы
диоксид
SO2
от 0,01 до 4 мг/м3 от 0,01 до 1 мг/м3 25 60
от 1 до 4 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 10 мг/м3 15 60
от 10 до 32 мг/м3 15
от 1 до 320 мг/м3 от 1 до 20 мг/м3 15 60
от 20 до 320 мг/м3 15
Углеводороды
(С2-С10)
от 50 до 3200 мг/м3 от 50 до 900 мг/м3 35 60
от 900 до 3200 мг/м3 35
от 0,01 до 2 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 2 об. доля, % 15
Углерода
диоксид СО2
от 0,1 до 2 г/м3 от 0,1 до 0,5 г/м3 25 45
от 0,5 до 2 г/м3 25
от 0,01 до 5 об. доля, % от 0,01 до 0,5 об. доля, % 15 45
от 0,5 до 5 об. доля, % 15
от 0,1 до 100 об. доля, % от 0,1 до 5 об. доля, % 15 45
от 5 до 100 об. доля, % 15
Углерода
оксид CO
от 0,01 до 32 мг/м3 от 0,01 до 10 мг/м3 15 60
от 10 до 32 мг/м3 15
от 0,1 до 320 мг/м3 от 0,1 до 20 мг/м3 15 60
от 20 до 320 мг/м3 15
от 0,01 до 3,2 г/м3 от 0,01 до 0,2 г/м3 15 60
от 0,2 до 3,2 г/м3 15
Формальдегид
H2CO
от 0,1 до 10 мг/м3 от 0,1 до 0,5 мг/м3 25 180
от 0,5 до 10 мг/м3 25
Хлор Cl2 от 0,01 до 4 мг/м3 от 0,01 до 0,4 мг/м3 25 90
от 0,4 до 4 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 1 мг/м3 15 120
от 1 до 32 мг/м3 15
Этанол
C2H5OH
от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 25 180
от 5 до 32 мг/м3 25
от 0,05 до 8 г/м3 от 0,05 до 1 г/м3 15 45
от 1 до 8 г/м3 15
от 0,01 до 1,6 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 1,6 об. доля, % 15
